Exercice 2 Diagramme de Gantt

Dans le cadre de la réforme hospitalière, les conseils d'administration de 3 centres hospitaliers voisins ont élaboré en commun un plan de rationalisation de leurs
activités. Tout en maintenant les 3 sites existants, ils ont décidé de fusionner en une seule entité appelée HOPITAL NORD. La réorganisation des unités de soins et
de leur gestion implique l'interconnexion des réseaux informatiques d. 3 sites. Deux d. 3 hôpitaux, désignés H1 et H2, sont déjà interconnectés ; vous participez
l'étude et à la mise en place de la connexion du troisième hôpital, désigné H3. L'évolution du réseau local du site H3 a été planifiée. Les tâches nécessaires à la

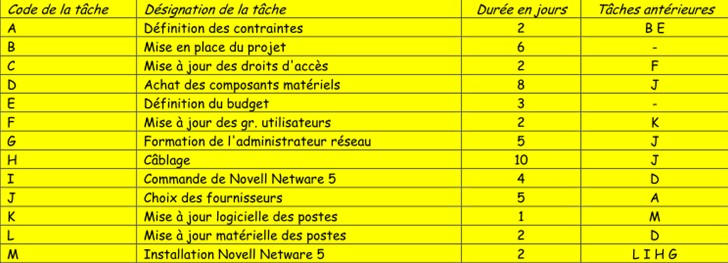

réalisation de ce projet, leurs durées ainsi que les conditions d'antériorité qui les relient figurent dans le tableau ci-dessous


                 cas hopital

Questions:

1. Construire le graphe d'ordonnancement du projet à l'aide d'un diagramme de GANTT.
2. Déterminer le chemin critique et indiquer la durée minimale de réalisation du projet.
3. Le responsable redoute maintenant des difficultés techniques sur la mise à jour matérielle des post., difficultés qui porteraient de 2 à 8 jours la durée de la
tâche L. Indiquer l'incidence de l'allongement de la durée de la tache L sur la durée globale du projet.
